Projeto de instrumentação elétrica
Analisador de Conformidade e Desvio de Medidores de Energia
Instrumento para análise de medição direta e por transformadores de corrente (TC).
Projeto técnico, histórico e educacional: protótipo funcional desenvolvido há mais de 10 anos, validado em testes e não destinado à produção, certificação ou faturamento.
FIRMWAREleitura comentada
linhas 16–989
linhas 16–989
PIC18F4550 · 48 MHzADC 10-bit · AN0–AN7USB HIDGLCD 128×64I²C · RTC / EEPROM
Abrir documentação técnica, imagens e leitura comentada do firmware
Escopo confirmado
Instrumento de análise para medidores de energia
O firmware analisado trata três tensões de fase, correntes de fase e neutro, potência ativa, potência aparente, fator de potência e energia acumulada. As imagens documentam a família de placas de interface, fonte, teclado e condicionamento por TC. A apresentação identifica exclusivamente as funções verificadas nesta implementação.
Registros visuais do projeto
Esquemas e layouts fornecidos
Clique em uma imagem para ampliar

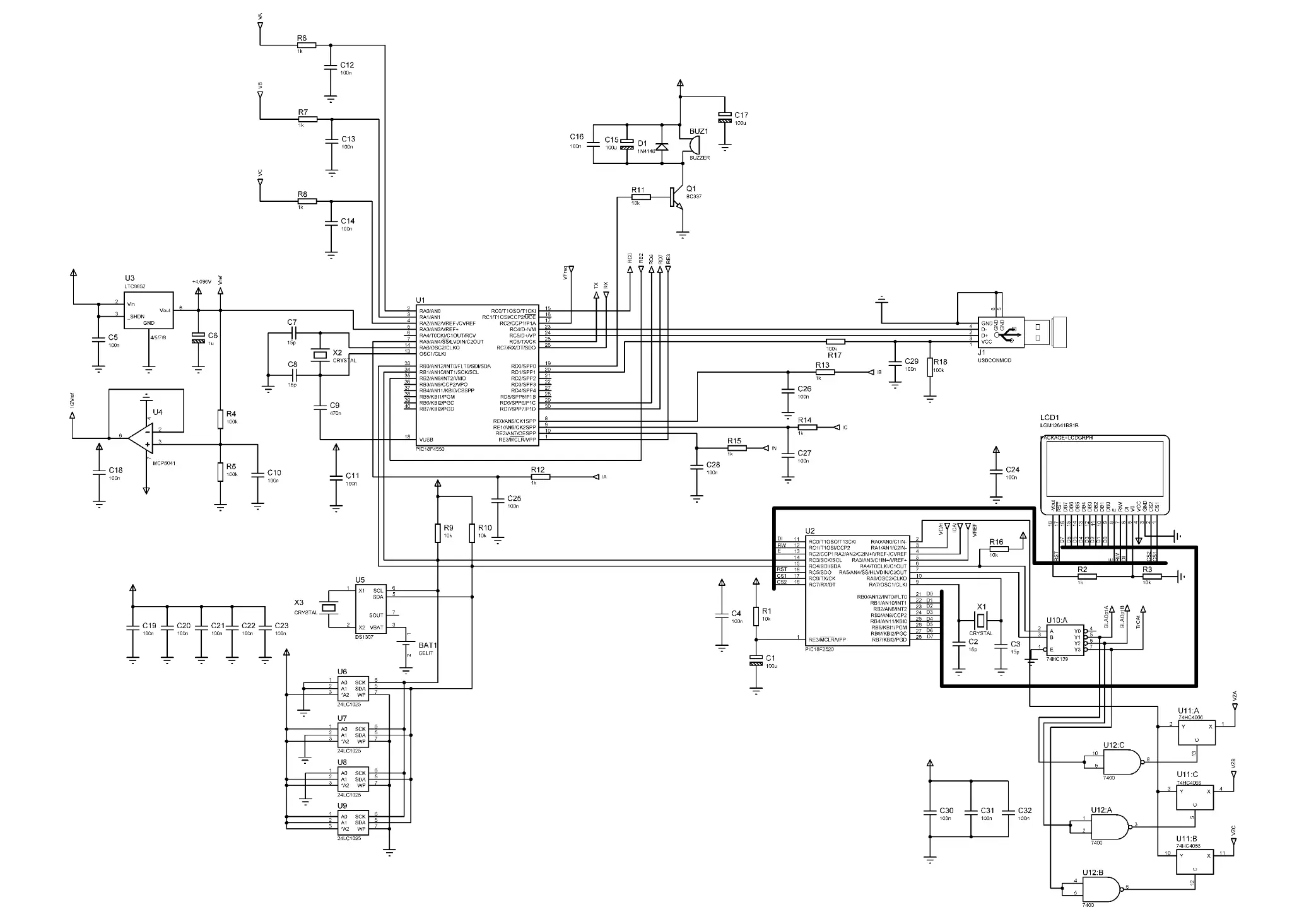

Placa principalMicrocontrolador, RTC, USB, GLCD e condicionamento de sinais.

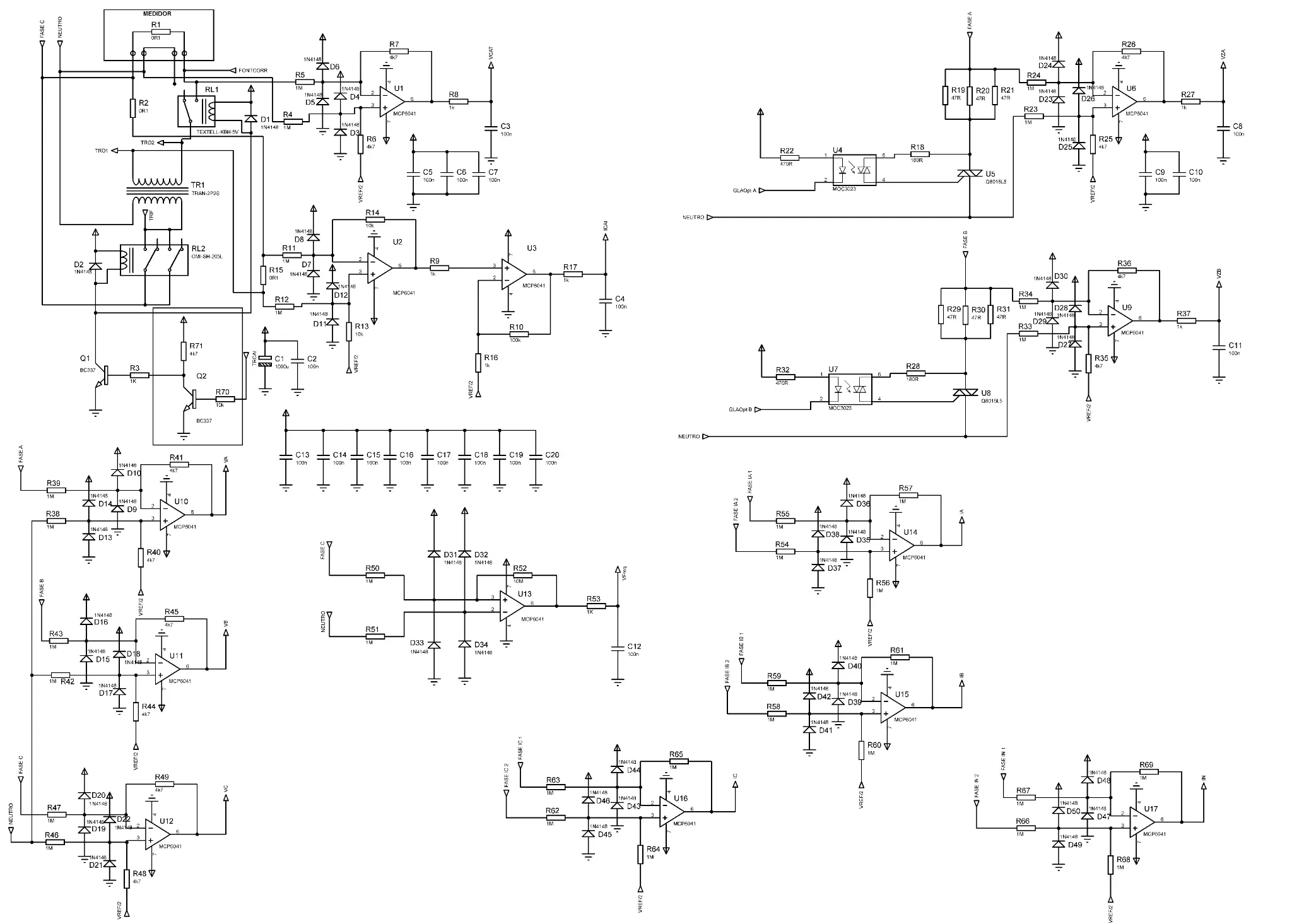

Módulo TCVIEPCondicionamento de entradas e referência para as medições.

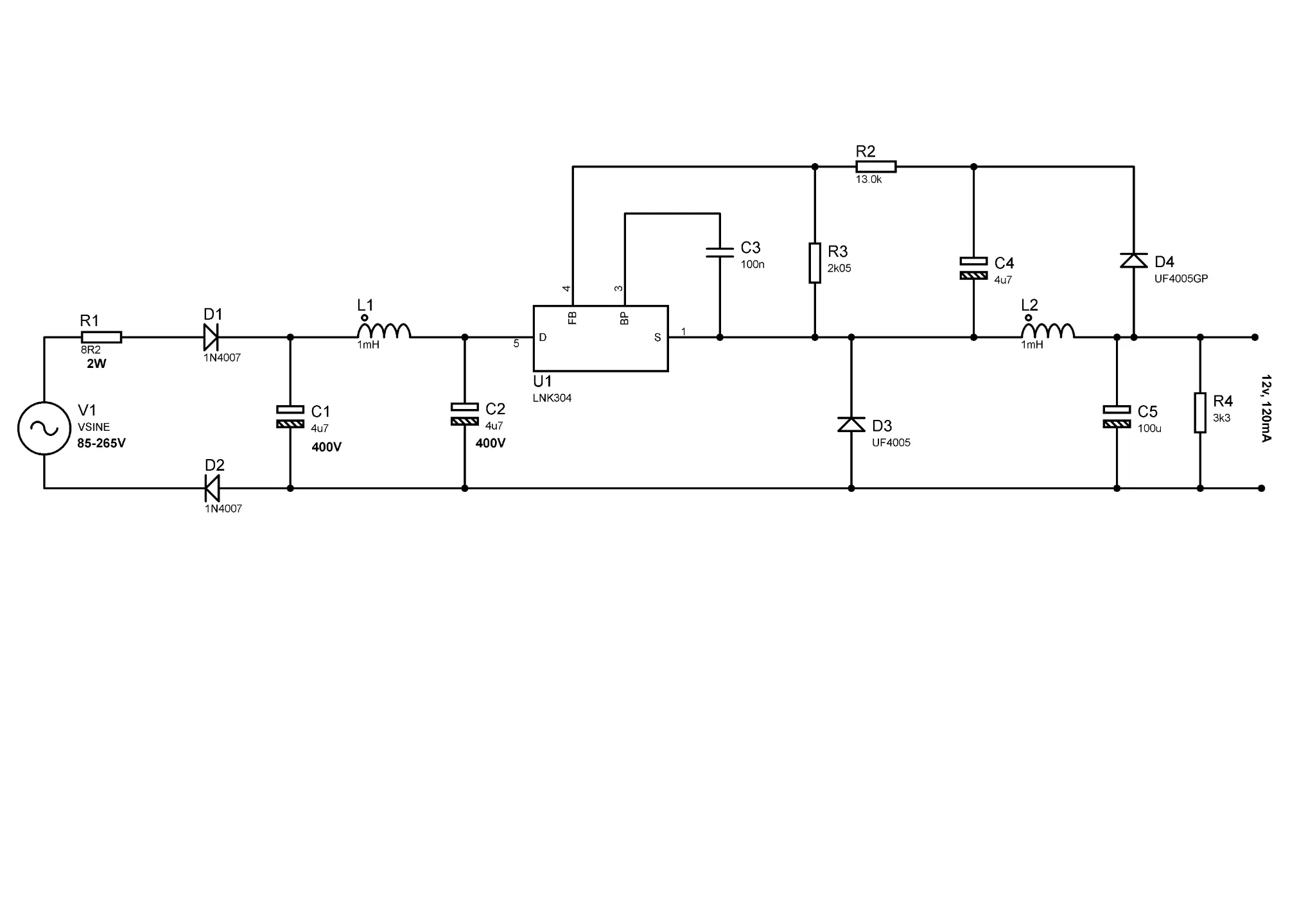

Fonte auxiliarEstágio de alimentação isolada documentado.

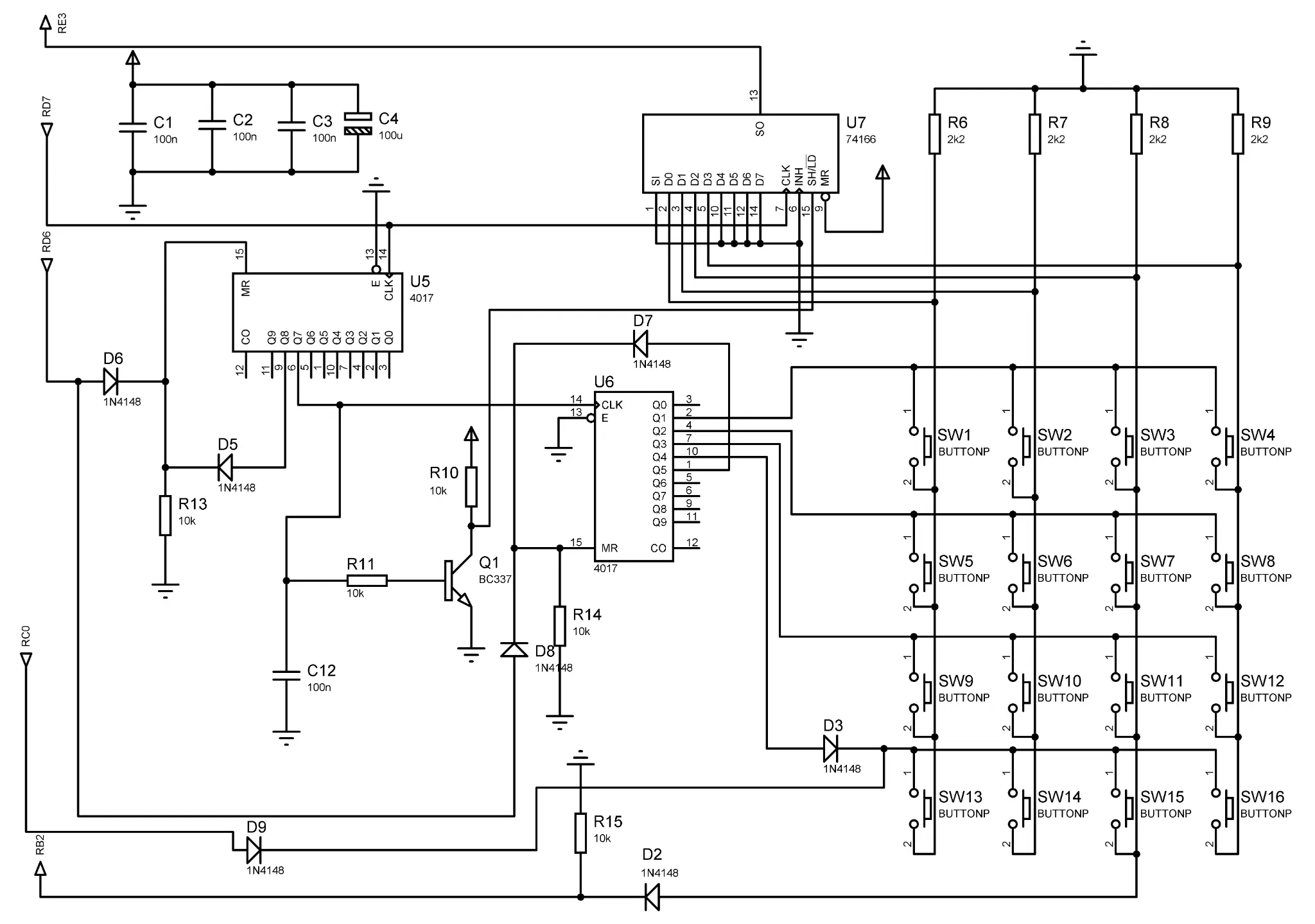

Teclado e IHMMatriz de teclas e interface de operação.

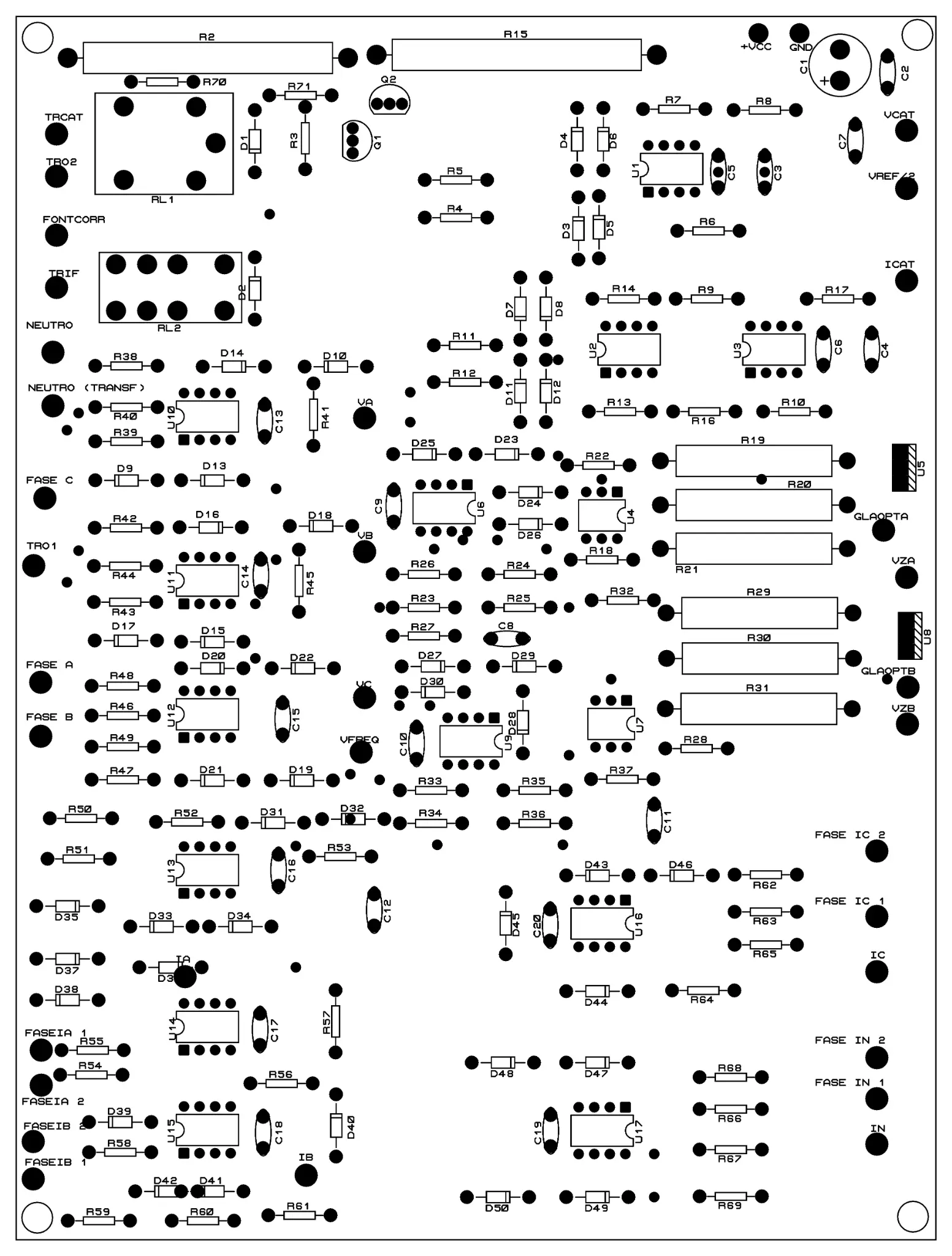

Serigrafia TCVIEPReferência de componentes e pontos de conexão.

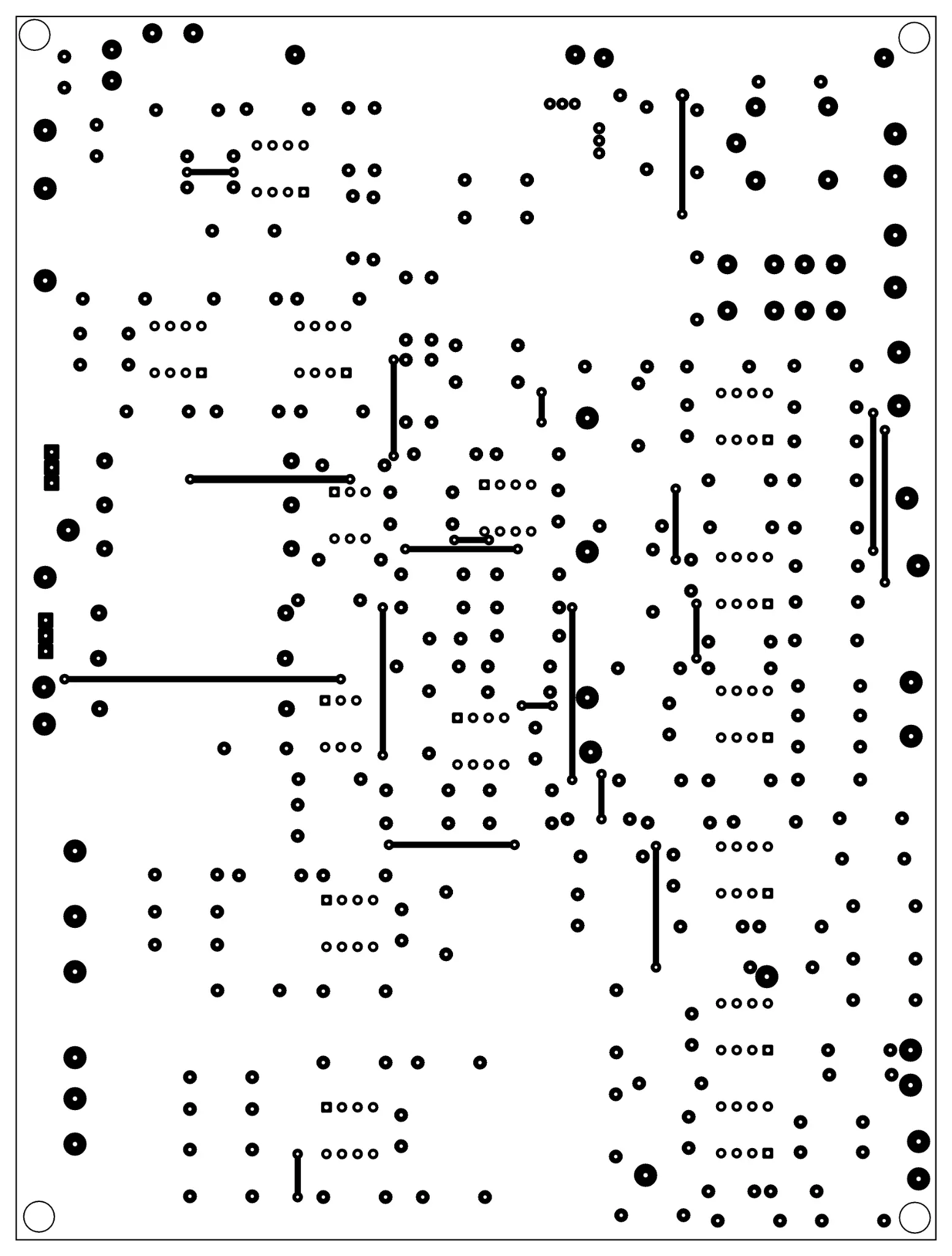

Cobre superiorArquivo espelhado de furação e cobre.
Análise do firmware principal
Leitura comentada do firmware de medição
Os intervalos abaixo referenciam o código-fonte fornecido para esta revisão. Eles descrevem a implementação observável, sem atribuir à versão analisada recursos presentes somente em evoluções posteriores do projeto.
LINHAS 590–725 · main()
Inicializa interrupções, Timer0, ADC AN0–AN7 e Timer1; desativa CCP1/CCP2 e apresenta o menu de energia e de grandezas elétricas.
LINHAS 255–362 · MedVIPF()
Lê tensões de fase e correntes — incluindo neutro —, calcula tensões entre fases a partir das leituras e atualiza o GLCD quando há variação relevante.
LINHAS 161–249 · MedPFP()
Exibe potência aparente como V×I, potência ativa pela rotina PW() e fator de potência como a razão entre ambas, por fase.
LINHAS 732–899 · TIMER0_isr()
A interrupção de alta prioridade amostra pares de tensão/corrente. No modo de energia integra produtos Vm×Im e transfere o acumulado a cada 100 ciclos.
LINHAS 904–989 · Tensao() / PW()
Executa aquisições repetidas, aplica escalas de calibração e retorna grandezas usadas nas telas. PW() obtém a potência ativa acumulando as amostras.
Nota de rastreabilidade: uma evolução posterior do firmware declara sequência de fases, frequência, potência reativa e registro estruturado de 109 bytes. Esses recursos não são apresentados nesta página como funções confirmadas da implementação analisada.
